芯伯乐XBLW DS1302：支持涓流充电时钟芯片的理想选择
2025-11-29
在各类需要精准计时、日历功能及数据备份的嵌入式系统中，实时时钟芯片（RTC）是不可或缺的核心元件。芯伯乐XBLW DS1302作为一款具备涓流充电功能的实时时钟芯片，集成了31字节静态RAM，通过简单的三线串行接口与微处理器通信，广泛应用于智能时钟、便携仪器、传真机、工业控制等场景。
一、产品概述
XBLW DS1302是一款CMOS实时时钟/日历芯片，内置31字节静态RAM，支持秒、分、时、日、月、年和星期的计时，具备闰年自动调整功能。通过CE、SCLK和I/O三线串行接口通信，数据可按单字节或突发模式传输，极大简化MCU控制逻辑。

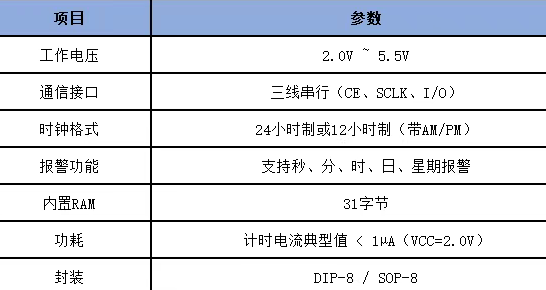

主要特性一览
二、核心优势
极简三线接口：仅需CE、SCLK、I/O三根线，节省MCU引脚资源。涓流充电功能：支持备用电池或超级电容进行供电。内置RAM：31字节静态RAM，可用于存储系统参数或临时数据。宽电压工作：2.0V~5.5V，兼容多种电源系统。低功耗运行：计时模式下电流低于1μA，适合电池供电设备。工业级温度范围：支持-40℃ ~ +85℃工业应用环境。
三、典型应用场景
智能时钟
在现代智能时钟、桌面万年历及数字相框等产品中，XBLW DS1302作为核心计时单元，提供了精准可靠的年、月、日、星期、时、分、秒信息。其内置的31字节静态RAM，可用于存储用户设定的多个闹钟时间、自定义显示内容或特殊日期提醒，极大丰富了智能时钟的功能性。
工业控制系统与数据记录仪
在要求苛刻的工业控制环境中，可靠的时间基准和事件记录能力至关重要。芯伯乐XBLW DS1302凭借其宽电压范围、工业级温度适应性以及内置的数据保持能力，成为PLC（可编程逻辑控制器）、智能传感器、数据记录仪等工业设备的理想时间管理核心。
电动车仪表盘
在现代智能电动车及电动摩托车的设计中，仪表盘已从简单的显示单元演进为车辆的“智能信息中枢”。芯伯乐XBLW DS1302实时时钟芯片在其中扮演着不可或缺的角色，它为仪表盘提供了精准的时间基准和可靠的非易失性存储，是实现高级功能与提升用户体验的关键元件。

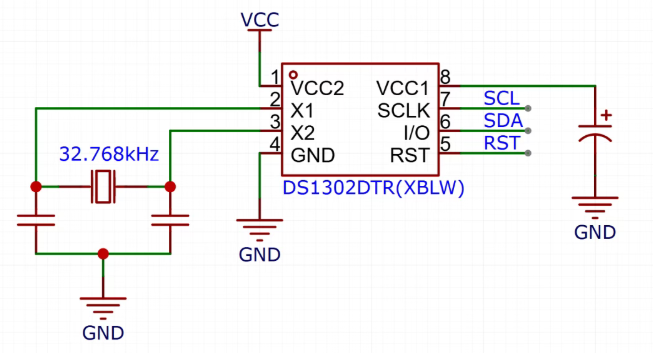

四、典型应用电路设计指南
基本接线说明:
Vcc1：接备用电源（电池或超级电容）
Vcc2：接主电源（2.0V~5.5V）
GND：接地
X1、X2：接32.768kHz晶振
CE、SCLK、I/O：接MCU对应通讯引脚
> 设计提示：
> - 晶振负载电容建议选用7pF，配合内部电路实现精准计时。
> - 若使用涓流充电功能，需配置TCS、DS和RS寄存器。
> - 为提高抗干扰能力，建议在I/O、SCLK、CE线上加上拉电阻。
五、典型应用电路设计指南
芯伯乐XBLW DS1302以其极简的三线接口、内置RAM、涓流充电功能和宽电压工作范围，成为嵌入式系统中实时时钟设计的理想选择。无论是在对功耗敏感的表计设备，还是在需要数据备份的工业控制系统中，DS1302都能提供稳定可靠的时间基准与灵活的数据存储能力，助力工程师构建更加精准、高效的嵌入式产品。
有免费样品可提供试用
有需求的客户可联系：QQ 3005329810 WX : BWQ-IC2
